¿El GD&T elimina el análisis de tolerancias?
Spoiler: No, pero lo hace mucho más sencillo
Seguro más de una vez has escuchado o pensado algo como:
“Si ya aplicamos bien el GD&T, ¿para qué hacer el análisis de tolerancias?” Es una buena pregunta. Pero hay que decirlo claro:
El GD&T no elimina la necesidad del análisis de tolerancias.
Lo que sí hace (y muy bien) es simplificar los análisis de tolerancias (Tolerance Stack ups), para que sean más sencillos y funcionales.
Vamos a revisar el porqué.
Primero lo primero: ¿qué hace cada quién?
Cuando diseñamos una pieza, normalmente hacemos dos cosas:
- Definir la condición nominal a través de medidas. Esto es el dimensionado del componente.
- Definimos cuánta variación dimensional podemos aceptar en el componente, sin afectar la función. Esto es el tolerado.
Aquí entra el Tolerado Geometrico y Dimensional (GD&T/GPS) , que es la forma técnica de decir:
- Qué características son críticas (forma, posición, orientación, etc.);
- Cómo vamos a medirlas y con respecto a qué las vamos a medir (Datums); y
- Cuanta variación podemos aceptar.
El tema con lo anterior, es: ¿cuánto se puede desviar cada elemento? ¿Hasta dónde puede “fallar” una dimensión sin que cause problemas de ensamble?
Aquí es donde entra el análisis de tolerancias o Tolerance stack-up.
Este análisis nos dice si, si el producto se ensamblará y funcionará considerando que los componentes presenten desviación dimensional.
Entonces... ¿para qué sirve el GD&T si igual tengo que hacer stack-up?
El Tolerado geométrico y dimensional no sustituye el análisis. Pero sí lo hace más claro. Porque en lugar de depender de grandes cadenas de cotas/dimensiones, ángulos, radios, ejes y planos medios, con GD&T ya estás estableciendo relaciones funcionales y claras.
Ya no tenemos que decir: “de aquí a acá mide tanto” —mejor dices:
“Esto tiene que estar así respecto a esta superficie y a este barreno, porque así ensambla y así se mide.”
El ejemplo clásico: el disco con barrenos
Este ejemplo lo cuento seguido porque es muy claro. Imagínate el disco metálico con varios agujeros distribuidos alrededor (Figura 1). Algo sencillo, pero muy común.
Caso 1: Tolerado dimensional (sin GD&T)
- Hay que decidir por dónde empezar a medir (base, centro…).
- Hay que considerar desviaciones del diámetro exterior, de ángulos, de radios, etc.
- Para calcular la posición de uno agujeros del patrón circular, hay que generar una cadena dimensiones (ecuación), que considere todos los elementos anteriores.

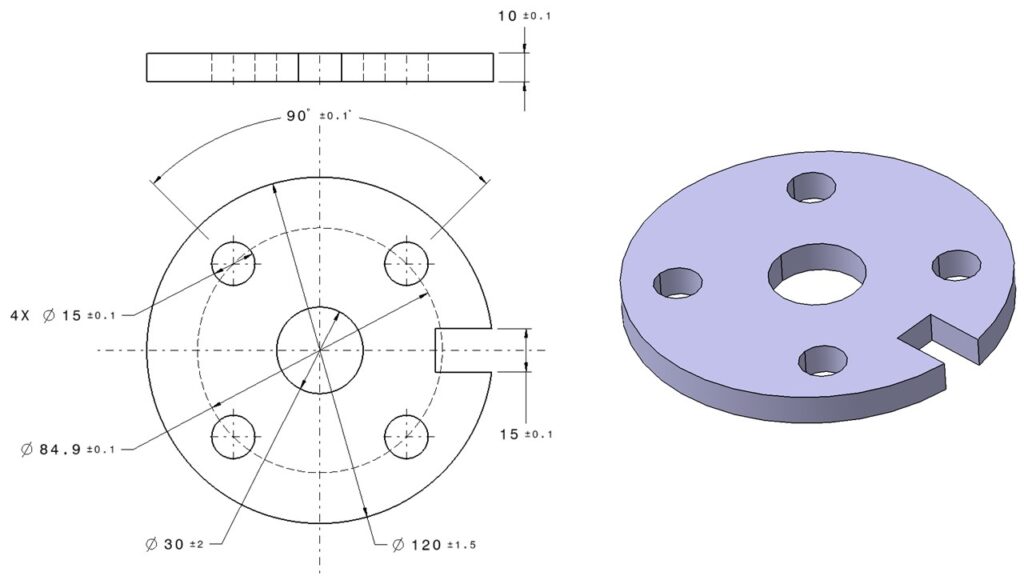

Figura 1: Disco metálico tolerado con controles dimensionales.
Caso 2: Componente tolerado con GD&T
- Defines un plano de apoyo principal como Datum A.
- Tomas el agujero central como Datum B, para controlar la posición y parte de la orientación.
- Y la ranura Datum C, para controlar la rotación alrededor del Datum B, y restringir los 6 grados de libertad del componente.
- Luego, simplemente aplicas un control de posición al patrón de barrenos con respecto a esos Datums.

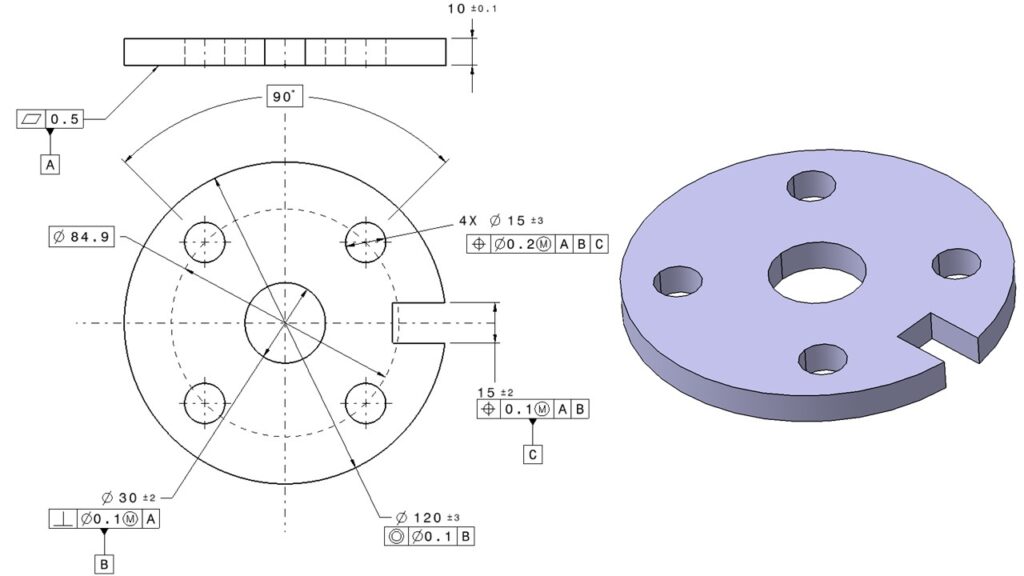

Figura 2: Disco metálico con Tolerado Dimensional y Geométrico
¿Qué se gana con esto?
- Medición más directa.
- Menos variables sueltas.
- Mejor alineación con cómo se va a ensamblar realmente.
- Y una inspección mucho más clara, incluso con CMM o medidores sencillos.
Entonces, ¿cómo se combinan el GD&T y el análisis de tolerancias?
El GD&T te da el marco para decir qué controlar y cómo medirlo.
Y el análisis de tolerancias te ayuda a definir cuánto se puede permitir que varíe cada cosa, sin que el producto falle.
El error está en pensar que uno reemplaza al otro; pues son complementarios.
En resumen:
- El GD&T no elimina el análisis de tolerancias.
- Pero sí lo hace más claro, más funcional y enfocado en lo que importa.
- Es como pasar de medir “por costumbre” a medir “por intención funcional”.
Y lo mejor; si usas GD&T desde el principio, no solo simplificas el análisis…
¡también haces más fácil la inspección, el control de calidad y hasta la comunicación entre diseño y producción!
