En ingeniería, una de las preguntas más comunes es: “¿Cómo sé que mi dibujo está completo?”
Y la respuesta puede sorprender: antes de pensar si un dibujo está completo o no, debemos preguntarnos primero qué queremos transmitir con ese documento.
No es lo mismo preparar un bosquejo para comunicar una idea, que un plano de detalle para fabricar una pieza. Cada tipo de documento técnico tiene un objetivo, y la “completitud” depende justamente de si está cumpliendo con ese objetivo.
En este artículo veremos cómo se clasifican los principales tipos de dibujos técnicos, qué papel cumplen en el ciclo de vida de un producto y por qué es clave entender sus diferencias.
Normas que regulan los dibujos técnicos
Aunque cada empresa puede tener sus propios formatos internos, existen normas internacionales que ayudan a estandarizar la documentación y evitar confusiones:
- DIN 199-1: 2024-06 “Technical Product Documentation”
- ASME Y14.24 “Types and Applications of Engineering Drawings”
Estas normas nos ayudan a establecer criterios de organización, clasificación y presentación de información técnica de manera clara y consistente.
Los dibujos y documentos técnicos se pueden clasificar de diferentes formas, algunas de las más comunes son la siguientes:

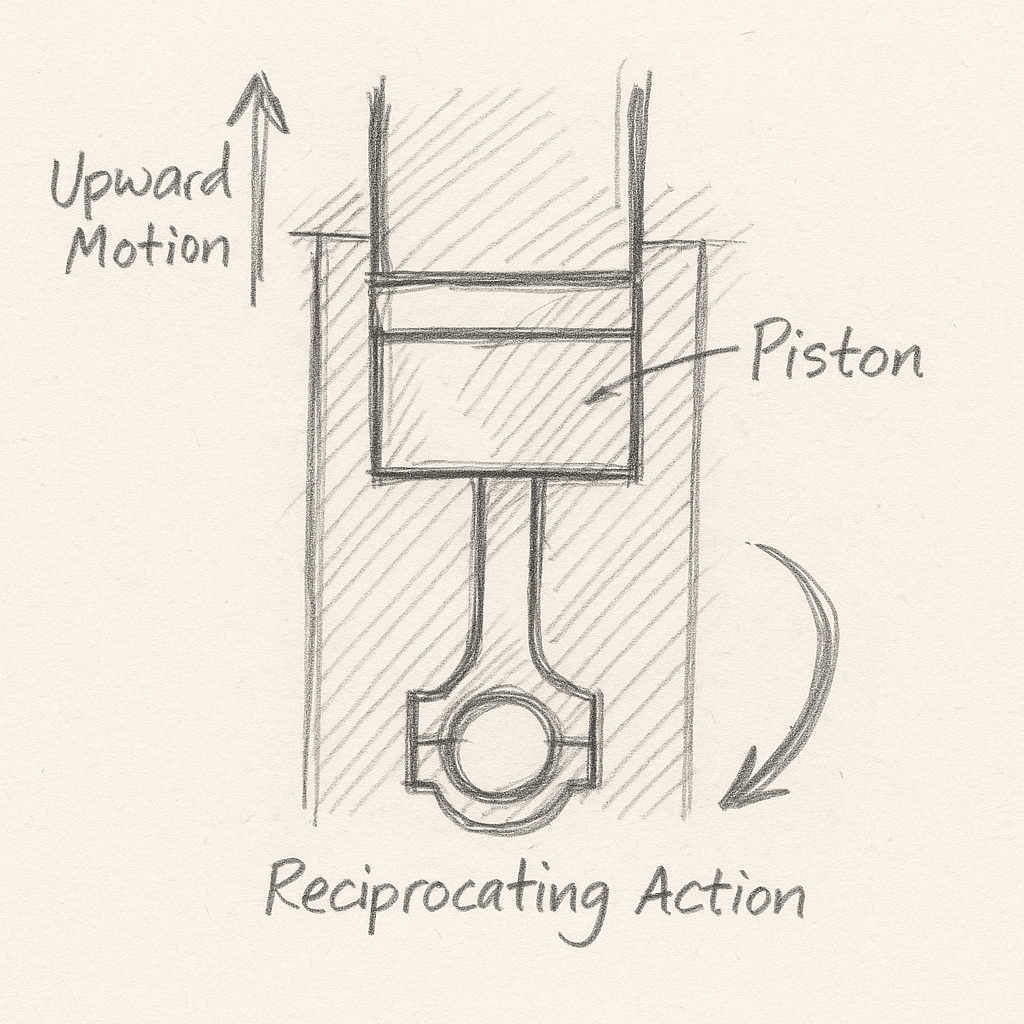

1. Bosquejos
Objetivo:
-
Comunicar una idea inicial de manera rápida y sencilla.
-
Favorecer la discusión temprana de conceptos sin necesidad de un diseño detallado.
Características:
-
Dibujos a mano alzada, sin escala ni proporciones exactas.
-
Representaciones esquemáticas, a veces con anotaciones textuales.
-
No requieren normas estrictas ni simbología formal.
Usos comunes:
-
Fase temprana del diseño conceptual.
-
Reuniones de brainstorming con equipos multidisciplinarios.
-
Comunicación rápida de propuestas entre diseño, manufactura, cliente, etc.

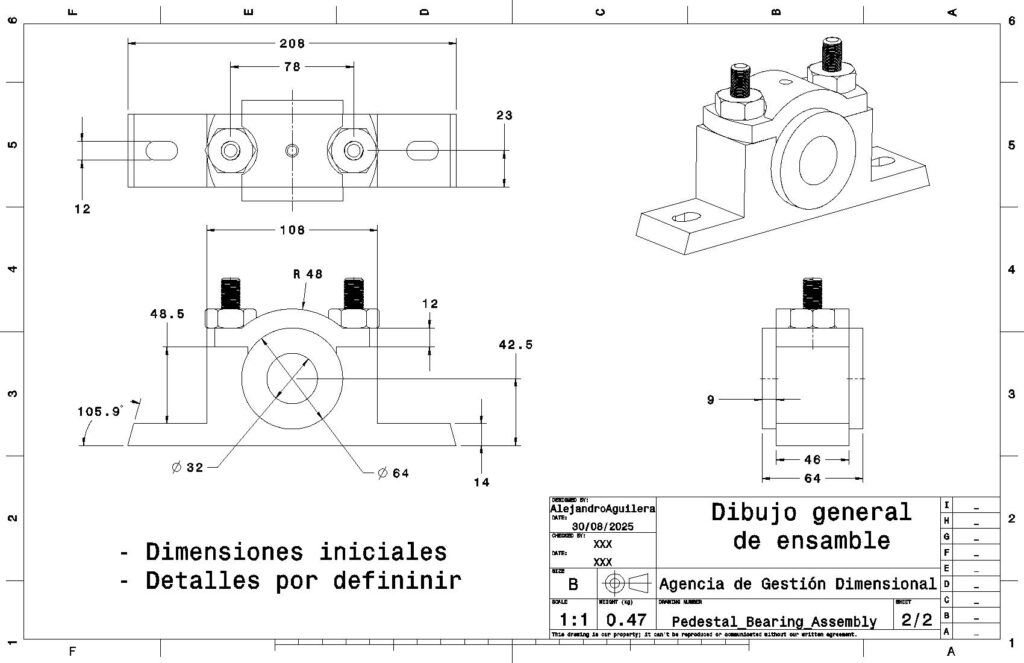

2. Dibujos generales de ensamble
Objetivo:
-
Mostrar una visión global del producto con sus dimensiones nominales.
-
Servir como documento preliminar para validar conceptos funcionales.
Características:
-
Incluyen dimensiones principales sin entrar a detalle en tolerancias.
-
Pueden ser representaciones en 2D o 3D, en ocasiones con notas generales.
-
No definen aún condiciones de fabricación o inspección.
Usos comunes:
-
Revisión de factibilidad de diseño.
-
Discusiones y reuniones para validar el producto.
-
Primer contacto con proveedores para estimaciones de costos.

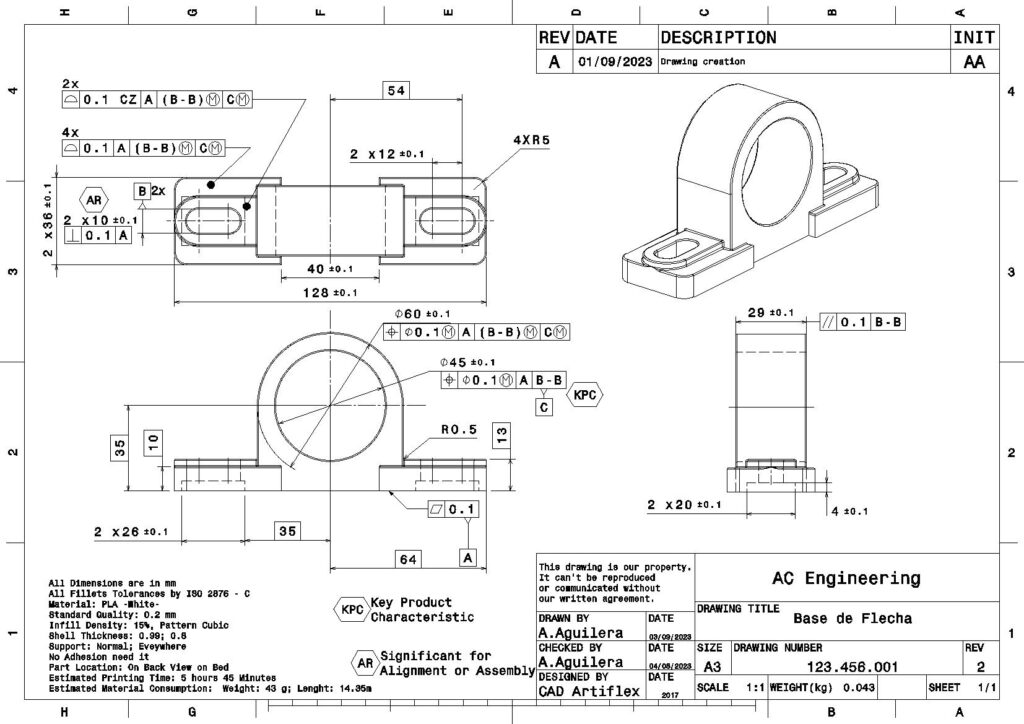

3. Planos de detalle
Objetivo:
-
Definir con precisión cómo debe fabricarse e inspeccionarse un componente.
-
Garantizar la comunicación técnica formal entre diseño, manufactura y calidad.
Características:
-
Incluyen todas las dimensiones funcionales, tolerancias dimensionales y geométricas.
-
Aplican simbología estándar (ASME Y14.5, ISO 1101).
-
Muestran materiales, acabados, notas de proceso y requisitos especiales.
Usos comunes:
-
Documento oficial para manufactura, ensamble o proveedores.
-
Base de referencia para metrología e inspección.
-
Requisito contractual con clientes o certificaciones.

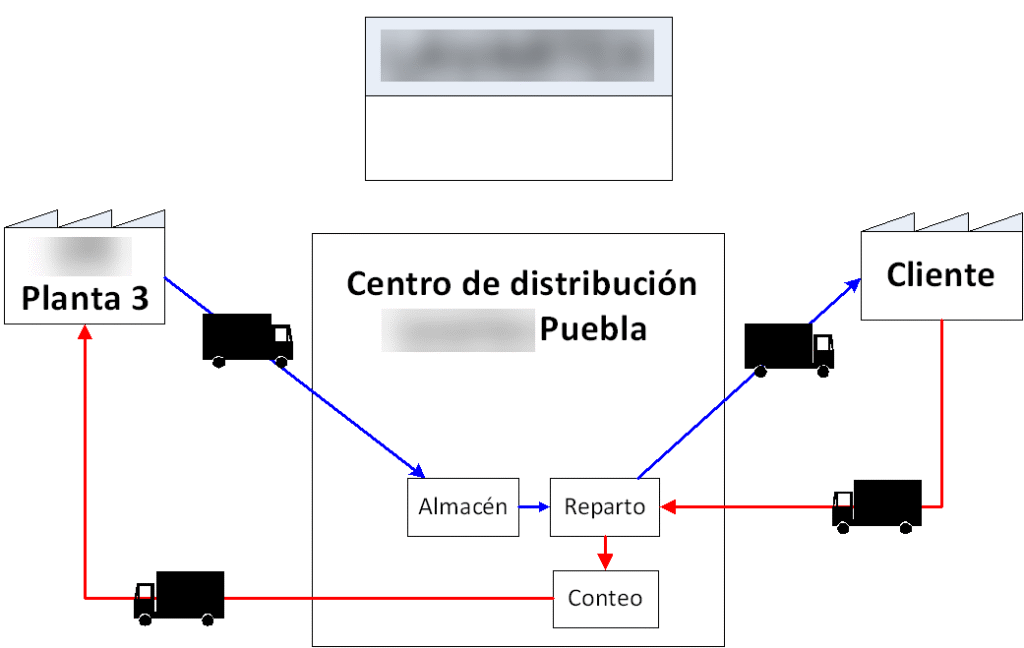

4. Diagramas
Objetivo:
-
Representar procesos, flujos o relaciones no geométricas de un producto o sistema.
-
Facilitar la comprensión de la logística, funciones o conexiones de un sistema.
Características:
-
Uso de símbolos normalizados (eléctricos, hidráulicos, neumáticos) o esquemas simplificados.
-
Organización visual en bloques o flujos secuenciales.
-
No representan piezas físicas en detalle, sino funciones o procesos.
Usos comunes:
-
Diagramas de flujo de procesos productivos.
-
Mapas de valor en lean manufacturing.
-
Esquemas eléctricos, hidráulicos o neumáticos en manuales de mantenimiento.

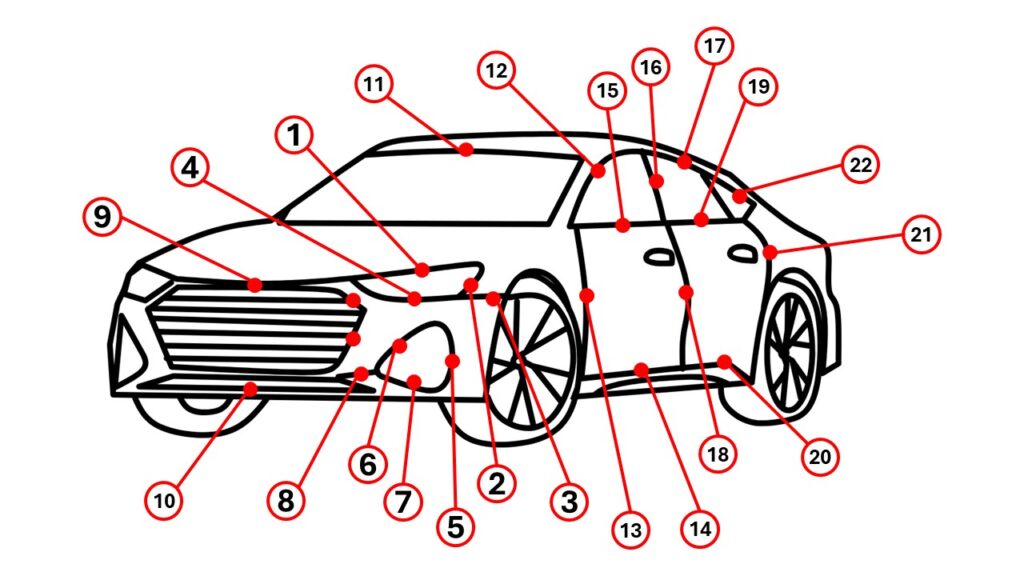

5. Dibujos complementarios
Objetivo:
-
Documentar información adicional que no queda clara en los planos de detalle o ensamble.
-
Explicar condiciones específicas de operación, montaje o control.
Características:
-
Representaciones parciales, esquemáticas o simbólicas.
-
Pueden mostrar holguras, instrucciones paso a paso, o condiciones de seguridad.
-
No siempre incluyen todas las dimensiones, sino las críticas al proceso.
Usos comunes:
-
Instrucciones de montaje y operación.
-
Documentos para capacitación interna.
-
Validación de procesos de control de calidad.
¿Cómo se aplican en el desarrollo de productos?
En un proyecto real nunca usamos un solo tipo de dibujo. Todos se combinan a lo largo del ciclo de vida del producto:
- Se empieza con bosquejos, para comunicar ideas iniciales.
- Luego se preparan los dibujos de detalle, que sirven como base.
- Conforme las geometrías maduran, se desarrollan los subensambles.
- Finalmente se generan complementarios y diagramas, que documentan procesos de manufactura, ensamble e inspección.
De esta manera se construye un paquete completo de documentación técnica que permite diseñar, fabricar, ensamblar, inspeccionar y gestionar el producto durante toda su vida útil.
En conclusión
La próxima vez que te hagas la pregunta: “¿mi dibujo está completo?”
Recuerda: lo importante no es llenar un plano de cotas y notas, sino asegurarte de que el documento cumpla con su objetivo específico.
- Un bosquejo completo no luce igual que un plano completo.
- Un diagrama completo no se parece a un subensamble completo.
En pocas palabras: la clave no está en la cantidad de información, sino en elegir el documento correcto para el propósito correcto.
Si este tema te pareció interesante, te invito a complementar la lectura con el episodio de nuestra serie Del CAD a la Realidad.
En el video respondemos a la pregunta que muchos ingenieros nos hacemos: “¿Cómo sé si mi dibujo está completo?”. En el video planetamos de manera más práctica lo que implica , con ejemplos reales, cómo elegir el tipo de documento técnico adecuado según lo que queremos comunicar.
Y si ya lo viste, cuéntanos en los comentarios, ¿alguna vez confundiste un bosquejo con un plano de detalle o un diagrama con un dibujo complementario?
